Ürün Açıklaması

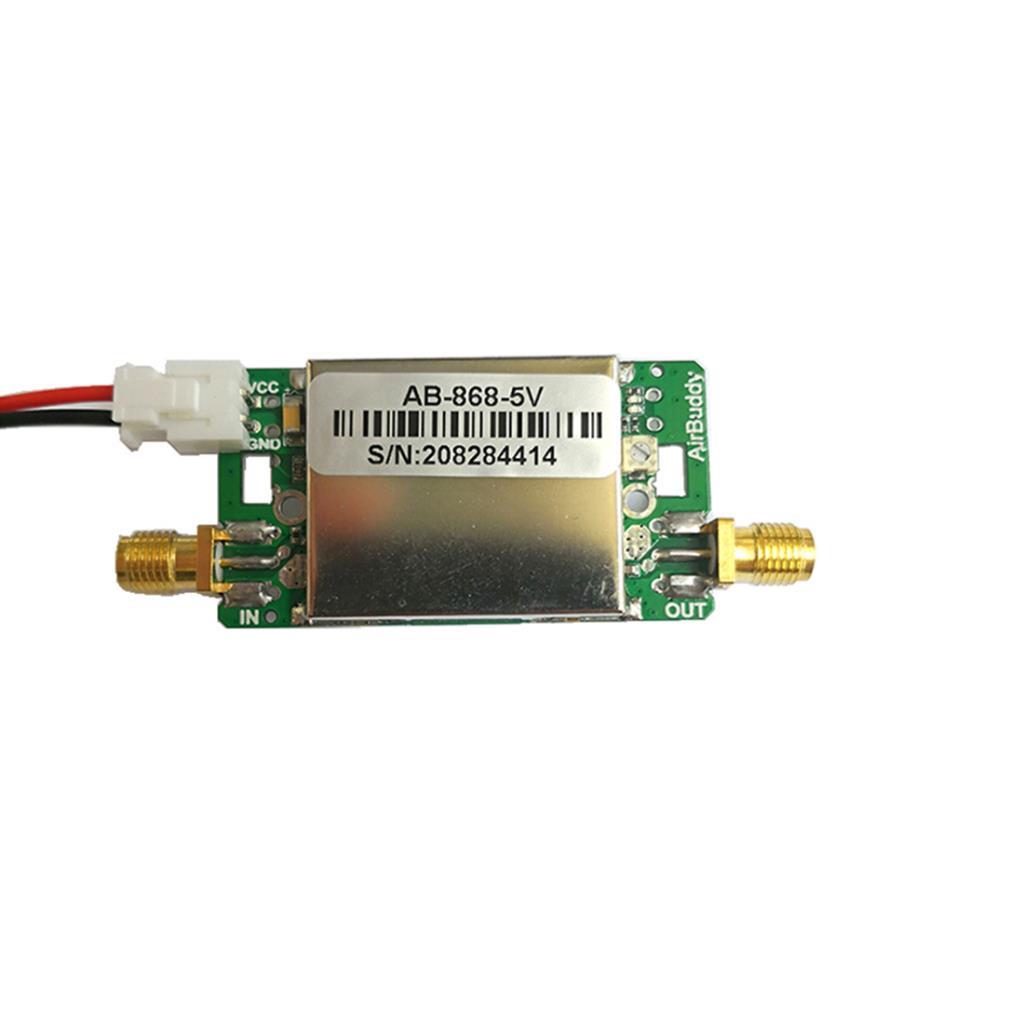

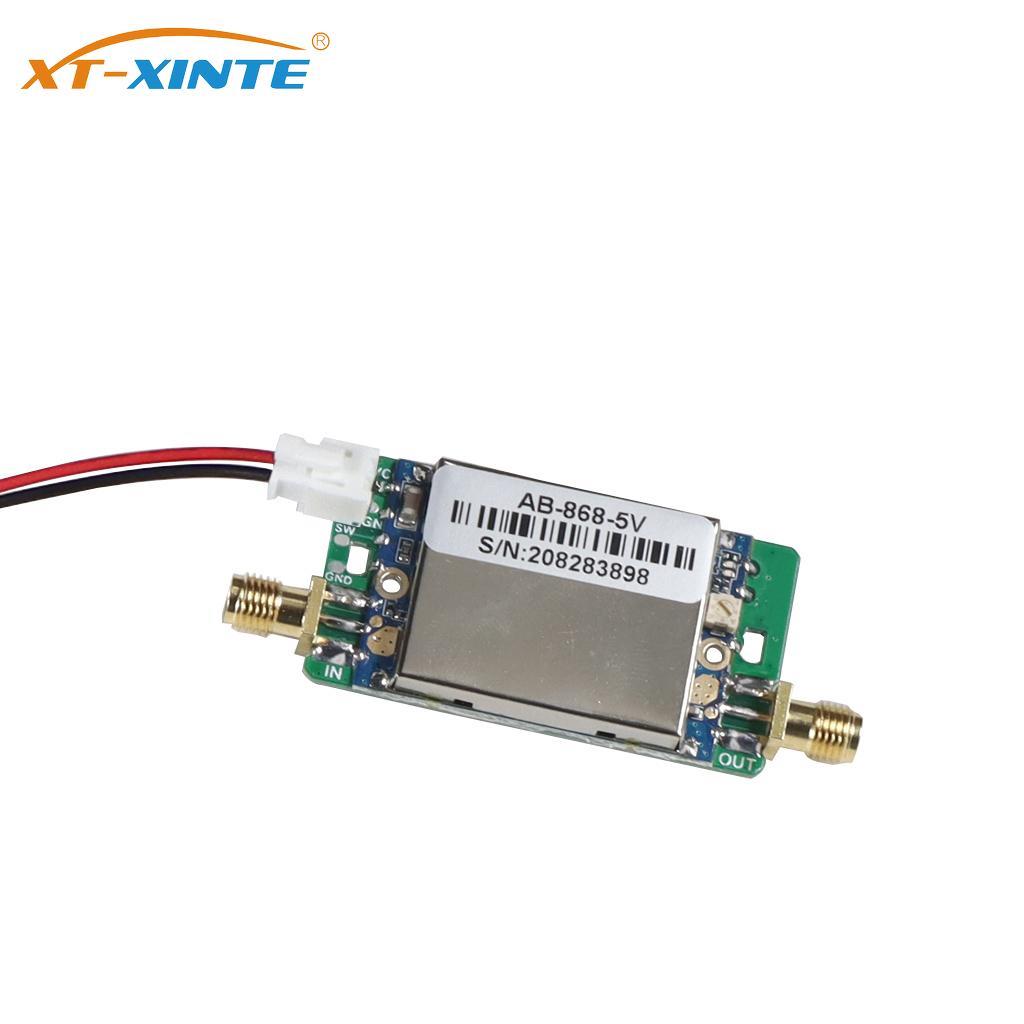

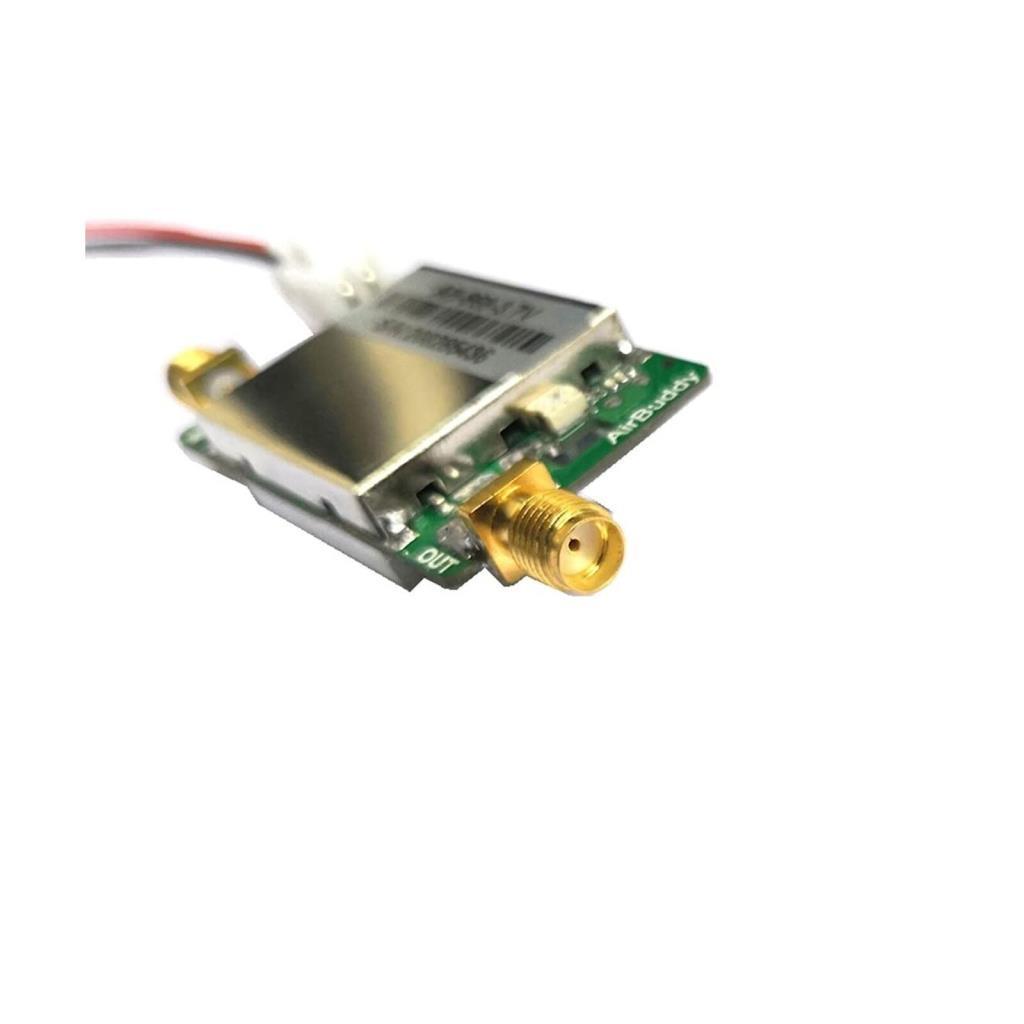

Giriş: AB-IOT-868 Serisi Çift yönlü sinyal amplifikasyon modülü, 850MHz-930MHz frekans aralığındaki mikro güçlü kablosuz ürünler için uygundur. Avrupa'da 868MHZ frekans bandında ve Kuzey Amerika'da 902MHZ-928MHZ frekans bandında çalışan çeşitli IoT kablosuz veri toplama ürünleri için uygundur. Ana karakteristik: 1. Dahili TX/RX otomatik anahtarlama devresi, TX/RX durumu, harici kontrol sinyali olmadan bağımsız olarak değiştirilebilir. 2. Varsayılan olarak RX durumunda çalışır ve alım sinyalini geliştirir. Üstün cihazın iletim sinyali algılandığında , modül anında TX durumuna geçer. 3. TX kazancı, farklı iletim güçlerine sahip kablosuz cihazlarla uyumlu olacak şekilde ayarlanabilir. 4. LORA ve FSK/ASK/OOK/MSK/GFSK gibi çeşitli modülasyon yöntemleriyle uyumludur.       İpuçları:  Üst seviye cihazın çıkış gücü, anahtarlama eşiğinden en az 3dB daha yüksek olmalıdır, bu, üst seviye cihazın çıkış gücünün 1dBm'den düşük olamayacağı anlamına gelir, aksi takdirde kararsız çalışmaya neden olabilir. TX Kazançını Değiştirin Potansiyometre saat yönünün tersine sınıra döndürüldüğünde, kazanç 5dB'dir; Potansiyometre saat yönünde sınıra döndürüldüğünde, kazanç 11dB'dir. Genel boyut ve Pim açıklaması     1. RF_IN pini, üst seviye cihaz RF sinyal çıkış portuna bağlanır. 2. ANT pini Antene bağlanır. 3. Modül maksimum güçte çıktığında, akım 720mA'ya ulaşabilir, VCC pimine paralel olarak büyük kapasiteli bir kapasitör bağlanması önerilir, kapasite 220 uF'den az değildir. 4 .NC ​​ile işaretlenmiş tüm pinler özel durumlarda kullanılır, lütfen genel uygulamalar için bunları dikkate almayın. 5. Bu modül, alıcı-vericinin anahtarlama durumunun MCU IO bağlantı noktası tarafından kontrol edilmesini destekler.
